新闻信息

您当前位置：首页 - > 新闻信息

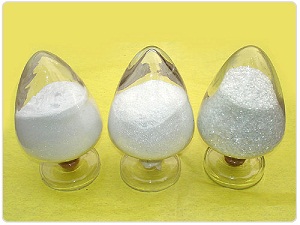

玻璃鳞片该怎么做配比呢？下面就详解一下配比玻璃鳞片胶泥需要有哪些注意点

1、基体处理玻璃鳞片胶泥

涂装作业前，应去除基体表面的油污、残锈、氧化皮等。

推荐使用具有中度碱性的水性清洗剂清除油污，然后用清水冲净。

所有待涂钢材表面必须达到Sa2.5级要求。局部修补涂层时，钢材表面必须打磨到St3级。表面粗糙度要求控制在25～40μm范围内。

2、混合

配比：100:1--1.5（重量比）

混合时，应在不断搅拌液体组分的情况下，缓缓倒入固体组分。否则，容易结块，我们强烈推荐使用机械搅拌。

混合后，将混合好的涂料用40目筛网过滤，并倒入另一只容器中。要求持续不断地缓缓地搅拌，以使涂料始终处于悬浮状态中。

混合后的涂料有效期8小时，请根据施工进度安排使用。

3、环境条件

喷涂作业应在基体处理后尽快进行，一般不应超过8小时。基体表面温度和环境温度一般不低于10℃，表面温度至少应高于露点3℃以上，空气相对湿度不超过85％。

4、涂装

本涂料可以使用刷涂、无气喷涂和空气辅助喷涂方法施工。

第一遍涂层要薄涂，起过渡作用，目的使涂层与基体附着力更好。

建议涂2-3遍。待每遍涂层表干后，进行下一道涂装，表干时间2-4小时，实干24小时以上。

5、稀释

宜采用，苯乙烯。
